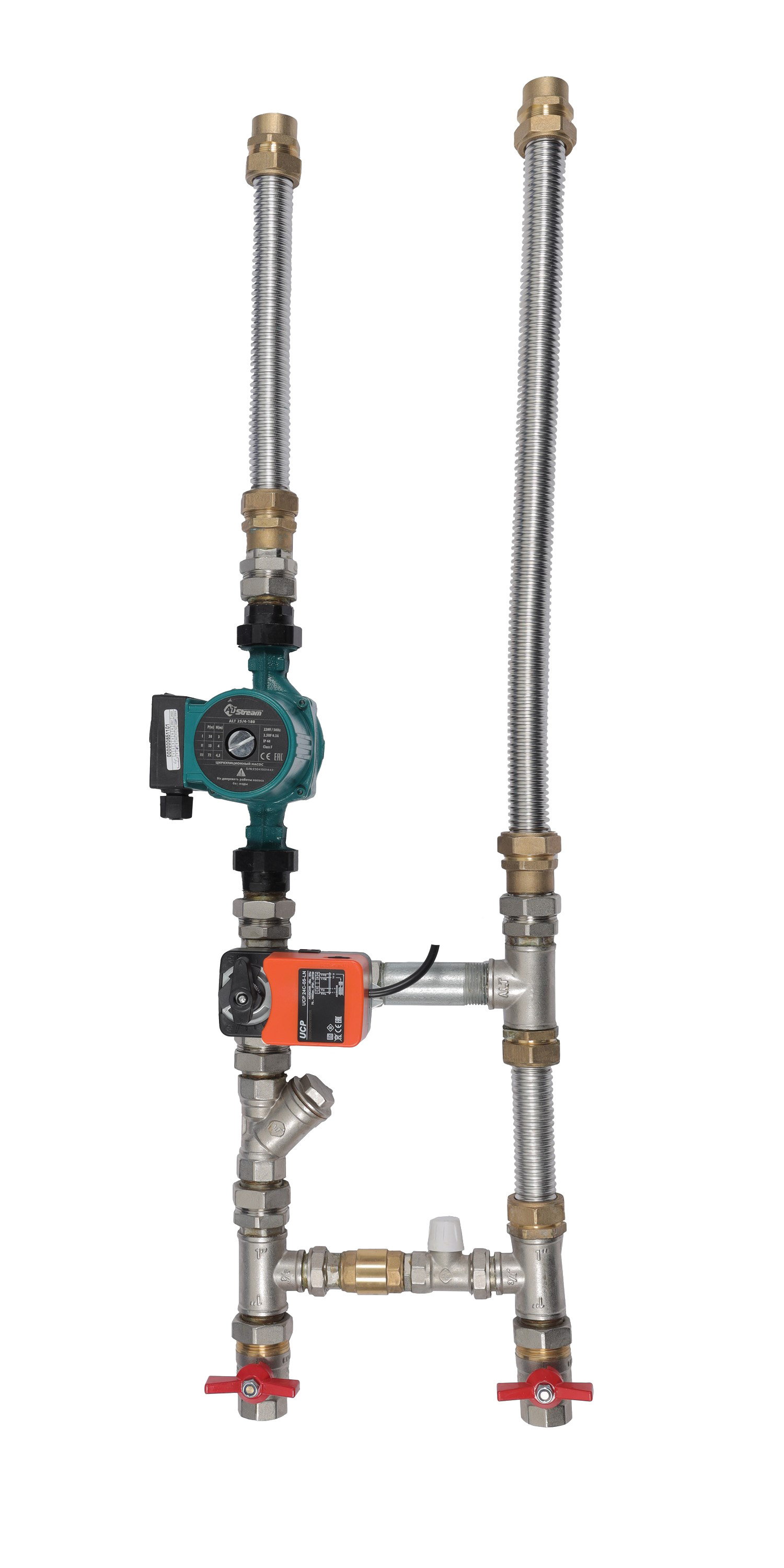

Состав смесительного узла:
● Циркуляционный насос предназначен для преодоления потерь в смесительном узле и на теплообменнике
● Байпас c обратным клапаном и балансировочным вентилем необходим для выравнивания давления, чтобы не допустить изменения расхода воды через теплообменник
● Балансировочный кран обеспечивает оптимальную потерю давления на байпасе
● Обратный клапан предотвращает перетикание обратного теплоносителя в подающую линию
● Отсечные шаровые краны облегчают обслуживание
● Фильтр грубой очистки увеличивает ресурс службы смесительного узла
● Гибкие подводки облегчают монтаж
Регулирование мощности нагревателя осуществляется изменением температуры входящего теплоносителя при смешивании прямого и обратного теплоносителя на трехходовом клапане с электроприводом.
Смесительные узлы серии ZMP предназначены для регулирования мощности водяных нагревателей посредством трехходового клапана с приводом, который обеспечивает смешивание прямой и обратной воды.
Выберите модель:
ZMP 40-1.0 ZMP 40-1.6 ZMP 40-2.5 ZMP 40-4.0 ZMP 60-4.0 ZMP 60-6.3 ZMP 80-6.3 ZMP 80-10.0 ZMP 80-16.0
Модель
ZMP 40-1.0
Насос
25-40
Питание насоса, В
230
Мощность насоса, Вт
62
Электропривод
225C-024T-05-W (опционально 225-024Т-05 225-230Т-05)
Тип регулирования
0-10 B (2/3 поз 2/3 поз)
Питание привода, В
24 В (24 230)
Время срабатывания, с
60-120
Модель 3-ходового клапана
VRG 131-15-1,0
3-ходовой клапан Kvs
1
Макс. расход
0,52
Габаритные размеры прибора (ШхВхГ), мм
165х400х1100
Вес, кг
8,68
Соединительные размеры со стороны кранов
1" наружная
Соединительные размеры со стороны гибких подводок
1" наружная
Модель
ZMP 40-1.6
Насос
25-40
Питание насоса, В
230
Мощность насоса, Вт
62
Электропривод
225C-024T-05-W (опционально 225-024Т-05 225-230Т-05)
Тип регулирования
0-10 B (2/3 поз 2/3 поз)
Питание привода, В
24 В (24 230)
Время срабатывания, с
60-120
Модель 3-ходового клапана
VRG 131-15-1,6
3-ходовой клапан Kvs
1,6
Макс. расход
0,82
Габаритные размеры прибора (ШхВхГ), мм
165х400х1100
Вес, кг
8,68
Соединительные размеры со стороны кранов
1" наружная
Соединительные размеры со стороны гибких подводок
1" наружная
Модель
ZMP 40-2.5
Насос
25-40
Питание насоса, В
230
Мощность насоса, Вт
62
Электропривод
225C-024T-05-W (опционально 225-024Т-05 225-230Т-05)
Тип регулирования
0-10 B (2/3 поз 2/3 поз)
Питание привода, В
24 В (24 230)
Время срабатывания, с
60-120
Модель 3-ходового клапана
VRG 131-15-2,5
3-ходовой клапан Kvs
2,5
Макс. расход
1,28
Габаритные размеры прибора (ШхВхГ), мм
165х400х1100
Вес, кг
8,68
Соединительные размеры со стороны кранов
1" наружная
Соединительные размеры со стороны гибких подводок
1" наружная
Модель
ZMP 40-4.0
Насос
25-40
Питание насоса, В
230
Мощность насоса, Вт
62
Электропривод
225C-024T-05-W (опционально 225-024Т-05 225-230Т-05)
Тип регулирования
0-10 B (2/3 поз 2/3 поз)
Питание привода, В
24 В (24 230)
Время срабатывания, с
60-120
Модель 3-ходового клапана
VRG 131-20-4
3-ходовой клапан Kvs
4
Макс. расход
1,78
Габаритные размеры прибора (ШхВхГ), мм
165х400х1100
Вес, кг
8,68
Соединительные размеры со стороны кранов
1" наружная
Соединительные размеры со стороны гибких подводок
1" наружная
Модель
ZMP 60-4.0
Насос
25-60
Питание насоса, В
230
Мощность насоса, Вт
100
Электропривод
225C-024T-05-W (опционально 225-024Т-05 225-230Т-05)
Тип регулирования
0-10 B (2/3 поз 2/3 поз)
Питание привода, В
24 В (24 230)
Время срабатывания, с
60-120
Модель 3-ходового клапана
VRG 131-20-4
3-ходовой клапан Kvs
4
Макс. расход
2,1
Габаритные размеры прибора (ШхВхГ), мм
180х400х1100
Вес, кг
8,68
Соединительные размеры со стороны кранов
1" наружная
Соединительные размеры со стороны гибких подводок
1" наружная
Модель
ZMP 60-6.3
Насос
25-60
Питание насоса, В
230
Мощность насоса, Вт
100
Электропривод
225C-024T-05-W (опционально 225-024Т-05 225-230Т-05)
Тип регулирования
0-10 B (2/3 поз 2/3 поз)
Питание привода, В
24 В (24 230)
Время срабатывания, с
60-120
Модель 3-ходового клапана
VRG 131-20-6,3
3-ходовой клапан Kvs
6,3
Макс. расход
2,7
Габаритные размеры прибора (ШхВхГ), мм
180х400х1100
Вес, кг
8,68
Соединительные размеры со стороны кранов
1" наружная
Соединительные размеры со стороны гибких подводок
1" наружная
Модель
ZMP 80-6.3
Насос
25-80
Питание насоса, В
230
Мощность насоса, Вт
220
Электропривод
225C-024T-05-W (опционально 225-024Т-05 225-230Т-05)
Тип регулирования
0-10 B (2/3 поз 2/3 поз)
Питание привода, В
24 В (24 230)
Время срабатывания, с
60-120
Модель 3-ходового клапана
VRG 131-20-6,3
3-ходовой клапан Kvs
6,3
Макс. расход
5
Габаритные размеры прибора (ШхВхГ), мм
200х400х1100
Вес, кг
10,98
Соединительные размеры со стороны кранов
1" наружная
Соединительные размеры со стороны гибких подводок
1" наружная
Модель
ZMP 80-10.0
Насос
25-80
Питание насоса, В
230
Мощность насоса, Вт
220
Электропривод
225C-024T-05-W (опционально 225-024Т-05 225-230Т-05)
Тип регулирования
0-10 B (2/3 поз 2/3 поз)
Питание привода, В
24 В (24 230)
Время срабатывания, с
60-120
Модель 3-ходового клапана
VRG 131-25-10
3-ходовой клапан Kvs
10
Макс. расход
5,8
Габаритные размеры прибора (ШхВхГ), мм
200х400х1100
Вес, кг
11,3
Соединительные размеры со стороны кранов
1" наружная
Соединительные размеры со стороны гибких подводок
1" наружная
Модель
ZMP 80-16.0
Насос
25-80
Питание насоса, В
230
Мощность насоса, Вт
220
Электропривод
225C-024T-05-W (опционально 225-024Т-05 225-230Т-05)
Тип регулирования
0-10 B (2/3 поз 2/3 поз)
Питание привода, В
24 В (24 230)
Время срабатывания, с
60-120
Модель 3-ходового клапана
VRG 131-32-16
3-ходовой клапан Kvs
16
Макс. расход
7
Габаритные размеры прибора (ШхВхГ), мм
200х400х1100
Вес, кг
14,22
Соединительные размеры со стороны кранов
1 1/4" наружная
Соединительные размеры со стороны гибких подводок
1 1/4" наружная
