Смесительные узлы ZMP Kv

Узнать, где купить

Смесительные узлы ZMP ECO Kv и ZMP H Kv предназначены для регулирования расхода теплоносителя через воздушно-тепловые завесы. Один смесительный узел может обслуживать группу завес при условиях, указанных в технических данных.

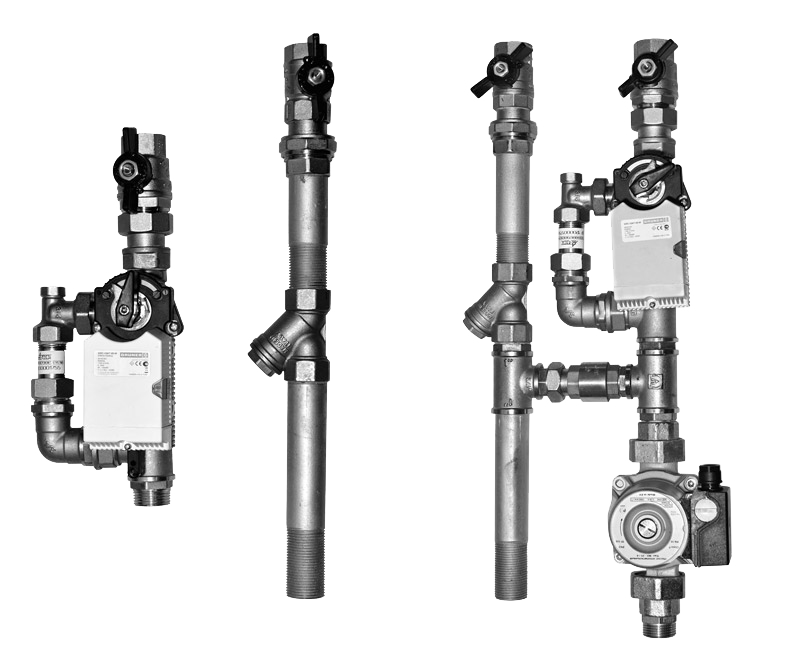

Состав смесительного узла:

● Фильтр грубой очистки увеличивает ресурс службы смесительного узла
● Байпасная линия трехходового клапана предназначена для организации минимального расхода теплоносителя через теплообменник завесы и при правильной настройке обеспечивает защиту контура от замерзания
● Узлы серии ZMP ECO Kv состоят из двух частей. Одна часть работает на подающей линии, другая на обратной линиии тепловой сети
● Узлы серии ZMP H Kv являются цельносборной конструкцией с насосом в составе и используются, когда давление в тепловой сети недостаточно для преодоления сопротивления трехходового клапана и теплообменника завесы
● Обратный клапан предотвращает перетикание обратного теплоносителя в подающую линию
● Гибкие подводки облегчают монтаж

Смесительные узлы ZMP ECO Kv и ZMP H Kv предназначены для регулирования расхода теплоносителя через воздушно-тепловые завесы. Один смесительный узел может обслуживать группу завес при условиях, указанных в технических данных.

Модель ZMP ZMP ECO Kv 4 ZMP ECO Kv 10 ZMP ECO Kv 16 ZMP H Kv 4 25-40 ZMP H Kv 4 25-31 ZMP H Kv 4 25-32 ZMP H Kv 4 25-33
Насос - - - 25-40 25-60 25-60 25-80
Питание насоса,В - - - 230 230 230 230
Мощность насоса, Вт - - - 55 70 70 70
Электро- привод 225-230T-05
Тип регулиро- вания 2-позицион- ное
Питание при- вода, В 230
Время сраба- тывания, с 60-120
"Диапазон допустимых значений расхода воды через узел, л/с" 0,13-0,5 0,4-1,1 0,7-2,3 0,13-0,5 0,4-1,1 0,7-2,3 0,7-2,3
Вес, кг 7 7 7 12 12 12 12
Габаритные размеры (ДхГхВ), мм 750х200х500 750х200х500 750х200х500 1300х200х500 1300х200х500 1300х200х500 1300х200х500
