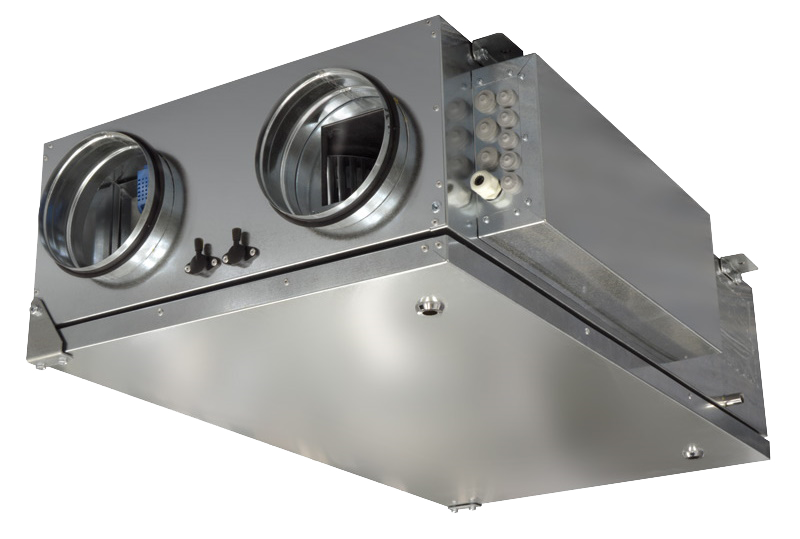

Компактные приточно-вытяжные установки с пластинчатым рекуператором (подвесное исполнение) ZPVP P

Узнать, где купить

Установки серии ZPVP P представляют собой подвесную моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором и электрическим нагревателем (модели ZPVP PE) либо подготовленные для использования внешнего водяного нагревателя (модели ZPVP PW). Приточно-вытяжные установки серии ZPVP P предназначены для очистки, подогрева и подачи в помещения чистого подготовленного воздуха и могут применяться для вентиляции жилых, административных и производственных помещений.

http://zilon.ru/images/ico-19/Iconki_ZILON_Vent_all_Zvuko-Teploizolir.png

Звуко- и теплоизолированный корпус

Установка обшита листами оцинкованной стали и имеет толщину изоляции 30 мм

http://zilon.ru/images/ico-19/Iconki_ZILON_Vent_all_Zashita_peregrev.png

Высокая надежность

Электрические нагреватели с 2-х ступенчатой защитой от перегрева


http://zilon.ru/images/ico-19/Iconki_ZILON_Vent_all_Ehengoeffectiv.png

Энергоэффективное решение

Снижение энергетических затрат за счет использования теплоты вытяжного воздуха

http://zilon.ru/images/ico-19/Iconki_ZILON_Vent_all_Universal_montag.png

Горизонтальный или вертикальный монтаж установки

Подходят для инсталяции под навесным потолком


http://zilon.ru/images/ico-19/Iconki_ZILON_Vent_all_Udobnie_krepleniya.png

Удобные крепления на корпусе установки

Быстрый и простой доступ для сервисного обслуживания

http://zilon.ru/images/ico-19/Iconki_ZILON_Vent_all_Vosokoe_kachestvo.png

Высокое качество

Мотор-колёса Ziehl-Abegg (Германия)


Установки серии ZPVP P представляют собой подвесную моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором и электрическим нагревателем (модели ZPVP PE) либо подготовленные для использования внешнего водяного нагревателя (модели ZPVP PW). Приточно-вытяжные установки серии ZPVP P предназначены для очистки, подогрева и подачи в помещения чистого подготовленного воздуха и могут применяться для вентиляции жилых, административных и производственных помещений.

Очистка приточного воздуха происходит при помощи карманного фильтра класса EU5. Подогрев воздуха осуществляется при помощи электрического нагревателя (модели ZPVP PE) либо опционального канального водяного нагревателя (модели ZPVP PW). Для уменьшения энергопотребления используется высокоэффективный пластинчатый рекуператор с эффективностью до 75%. В процессе работы вытяжной воздух, удаляемый из помещения, очищается и поступает на пластинчатый рекуператор, при помощи которого из вытяжного воздуха извлекается тепло и передается приточному воздуху.

Корпус выполнен из листовой оцинкованной стали. Звуко-теплоизоляция корпуса толщиной 25 или 50 мм из базальтовой минеральной ваты.

В установках серии ZPVP P используются высокопроизводительные вентиляторы с пониженным уровнем шума. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском.

Компактные приточно-вытяжные установки ZPVP P имеют встроенную систему автоматики, установленную и настроенную в заводских условиях.

Основные функции системы автоматики:
- Регулирование скорости вентиляторов
- Регулирование температуры приточного воздуха
- Двухуровневая защита от замерзания рекуператора
- Контроль аварийных ситуаций (пожарная сигнализация, загрязнение фильтров, термозащита нагревателей и т.п.)
- Контроль текущих параметров воздуха (температура и влажность уличного воздуха, температура приточного, вытяжного и выбрасываемого воздуха
- Управление приводами воздушных клапанов


Модели: ZPVP 450 PE, ZPVP 800 PE

Модели: ZPVP 1000 PE, ZPVP 1500 PE

PV – вентилятор приточного воздуха;
IV – вентилятор вытяжного воздуха;
PR – пластинчатый рекуператор;
KЕ – электрический нагреватель;
PE – подогреватель теплообменника;
PF – фильтр приточного воздуха;
IF – фильтр вытяжного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
TE – датчик температуры вытяжного воздуха;
TL – датчик температуры приточного воздуха;
М – привод заслонки байпаса;
P – дифференциальный датчик давления на рекуператоре (при наличии байпаса).


Модели: ZPVP 450 PW, ZPVP 800 PW

Модели: ZPVP 1000 PW, ZPVP 1500 PW

PV – вентилятор приточного воздуха;
IV – вентилятор вытяжного воздуха;
PR – пластинчатый рекуператор;
ZWA – водяной нагреватель(в комплект поставки не входит);
PE – подогреватель теплообменника;
PF – фильтр приточного воздуха;
IF – фильтр вытяжного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
TE – датчик температуры вытяжного воздуха;
TL – датчик температуры приточного воздуха;
М – привод заслонки байпаса;
P – дифференциальный датчик давления на рекуператоре (при наличии байпаса);
TV – накладной датчик температуры (устанавливается на обратный трубопровод);
T1 – Термостат защиты от обмерзания(устанавливается на водяной нагреватель).


Стандартно в комплекте с установкой:

- Пульт дистанционного управления UNI
- Канальные датчики температуры TE, TL, TJ, TA, датчик влажности DR, накладной датчик температуры TV (только для моделей HW)
- Капиллярный термостат TI (только для моделей HW)
- Реле перепада давления на рекуператоре (только для моделей 1500 с байпасом)

Внимание! Дифференциальные датчики давления на фильтрах поставляются отдельно.



Пульт управления ZPVP

Выберите модель:

Модель ZPVP 450 PE
№ графика 1
Расход воздуха max, м3 500
Мощность предварительного нагревателя, кВт 1,2
Мощность основного нагревателя, кВт 2
Тип основного нагревателя электрический для моделей: ZPVP 450 -1500 PE
Тип основного нагревателя водяной для моделей: ZPVP 450 -1500 PW
Тип фильтра приток/вытяжка EU5/EU3
КПД рекуператора*,% 60
Напряжение, В/ частота, Гц/ число фаз 230/50/1
Общая потребляемая мощность, кВт / рабочий ток, А 1,72/7,50
Мощность приточного вентилятора, кВт / рабочий ток, А 0,26/1,1
Мощность вытяжного вентилятора, кВт / рабочий ток, А 0,26/1,1
LwA к окружению, дБ(А), общ. 50

*КПД рекуператора указан при максимальном расходе воздуха, температуре в помещении +20 °С и влажности 60%, наружной температуре -20 °С и влажности 90%.




Аэродинамические характеристики вентилятора



Размеры установки

Модель ZPVP 450 PE
Размеры, мм L 1050
W 675
H 275
A 618
B 588
L1 970
W1 545
H1 132
H2 750
B1 755
C 300
E 11
D 162
Вес, кг 42
