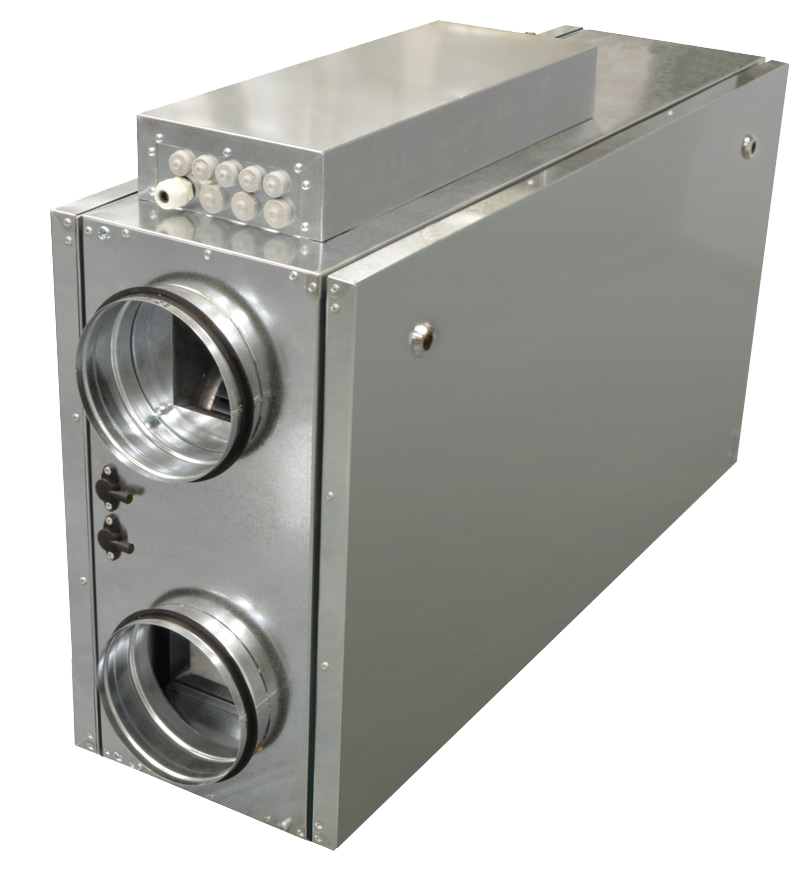

Установки серии ZPVP H представляют собой моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором, электрическим (ZPVP HE) и водяным (ZPVP HW) нагревателями.
● Горизонтальное исполнение
● Классический алюминиевый рекуператор с КПД до 65%
● Эффективные вентиляторы с двигателем с внешним ротором
● Встроенные электрические нагреватели до рекуператора (преднагрев) и после рекуператора (модели ZPVP 450 HE; ZPVP 800 HE)
● Встроенный электрический нагреватель после рекуператора (модель ZPVP 1500 HE)
● Встроенный электрический нагреватель до рекуператора (преднагрев) и встроенный водяной нагреватель (модели ZPVP 450 HW; ZPVP 800 HW)
● Встроенный водяной нагреватель после рекуператора (модель ZPVP 1500 HW)
● Встроенная система управления, пульт дистанционного управления в комплекте
● Корпус из листовой оцинкованной стали с изоляцией из 50 мм минеральной ваты
Установки серии ZPVP H представляют собой моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором, электрическим (ZPVP HE) и водяным (ZPVP HW) нагревателями.
Установки с рекуперацией тепла очищают, нагревают и подают свежий воздух. Установки извлекают тепло у вытяжного воздуха и передают его поступающему воздуху. Эффективность рекуперации 55-75%. Имеется защита от замерзания. Установки используются только в системах вентиляции.
Корпус выполнен из листовой оцинкованной стали. Звуко-теплоизоляция корпуса толщиной 50 мм из базальтовой минеральной ваты.
Вентиляторы производительные. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском.
Компактные приточно-вытяжные установки ZPVP H имеют встроенную систему автоматики, установленную и настроенную в заводских условиях.
Основные функции системы автоматики:
- Регулирование скорости вентиляторов
- Регулирование температуры приточного воздуха
- Двухуровневая защита от замерзания рекуператора
- Контроль аварийных ситуаций (пожарная сигнализация, загрязнение фильтров, термозащита нагревателей и т.п.)
- Контроль текущих параметров воздуха (температура и влажность уличного воздуха, температура приточного, вытяжного и выбрасываемого воздуха
- Управление приводами воздушных клапанов
Модели: ZPVP 450 HE, ZPVP 800 HE
Модели: ZPVP 1000 HE, ZPVP 1500 HE, ZPVP 2000 HE
PV – вентилятор приточного воздуха;
IV – вентилятор вытяжного воздуха;
PR – пластинчатый рекуператор;
KЕ – электрический нагреватель;
PE – подогреватель теплообменника;
PF – фильтр приточного воздуха;
IF – фильтр вытяжного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
TE – датчик температуры вытяжного воздуха;
TL – датчик температуры приточного воздуха;
М – привод заслонки байпаса;
P – дифференциальный датчик давления на рекуператоре (при наличии байпаса).
Внимание! Дифференциальные датчики давления на фильтрах поставляются отдельно.
Модели: ZPVP 450 HW, ZPVP 800 HW
Модели: ZPVP 1000 HW, ZPVP 1500 HW, ZPVP 2000 HW
PV – вентилятор приточного воздуха;
IP – вентилятор вытяжного воздуха;
PR – пластинчатый рекуператор;
KV – водяной нагреватель;
PE – подогреватель теплообменника;
PF – фильтр для свежего воздуха;
IF – фильтр для вытяжного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
TE – датчик температуры выбрасываемого воздуха;
TL – датчик температуры свежего воздуха;
М – привод заслонки байпаса;
P – дифференциальный датчик давления на рекуператоре(при наличии байпаса);
TV – датчик обратной температуры воды;
T – термостат защиты от замерзания;
М1 – регулировочный узел (поставляется отдельно).
Стандартно в комплекте с установкой:
- Пульт дистанционного управления UNI
- Канальные датчики температуры TE, TL, TJ, TA, датчик влажности DR, накладной датчик температуры TV (только для моделей HW)
- Капиллярный термостат TI (только для моделей HW)
- Реле перепада давления на рекуператоре (только для моделей 1500 с байпасом)
Внимание! Дифференциальные датчики давления на фильтрах поставляются отдельно.
Пульт управления ZPVP
Выберите модель:
Модель
ZPVP 450 HE
№ графика
1
Расход воздуха max, м3/ч
520
Мощность предварительного нагревателя, кВт
1,2
Тип основного нагревателя
Электрический
Мощность основного нагревателя, кВт
2
Тип фильтра приток/вытяжка
EU5/EU3
КПД рекуператора*,%
60
Напряжение, В/ частота, Гц/ число фаз
230/50/1
Общая потребляемая мощность, кВт / рабочий ток, А
3,8/16,9
Мощность приточного вентилятора, кВт / рабочий ток, А
0,26/1,1
Мощность вытяжного вентилятора, кВт / рабочий ток, А
0,26/1,1
LwA к окружению, дБ(А), общ.
49
*КПД рекуператора указан при максимальном расходе воздуха,температуре в помещении +20 °С и влажности 60%, наружной температуре -20 °С и влажности 90%.
Габаритные размеры
Модель
ZPVP 450 HW
Размеры, мм
L
1170
W
360
H
695
L1
50
W1
194
H1
255
H2
190
H3
31
H4
255
H5
190
H6
51
D
160
Вес
кг
Аэродинамические характеристики вентилятора (модель НЕ)
Модель
ZPVP 800 HE
№ графика
2
Расход воздуха max, м3/ч
880
Мощность предварительного нагревателя, кВт
1,2
Тип основного нагревателя
Электрический
Мощность основного нагревателя, кВт
3
Тип фильтра приток/вытяжка
EU5/EU3
КПД рекуператора*,%
60
Напряжение, В/ частота, Гц/ число фаз
230/50/1
Общая потребляемая мощность, кВт / рабочий ток, А
4,8/21,9
Мощность приточного вентилятора, кВт / рабочий ток, А
0,29/1,3
Мощность вытяжного вентилятора, кВт / рабочий ток, А
0,29/1,3
LwA к окружению, дБ(А), общ.
59
*КПД рекуператора указан при максимальном расходе воздуха,температуре в помещении +20 °С и влажности 60%, наружной температуре -20 °С и влажности 90%.
Габаритные размеры
Модель
ZPVP 800 HE
Размеры, мм
L
1170
W
510
H
695
L1
50
W1
-
H1
151
H2
310
H3
31
H4
151
H5
310
H6
51
D
250
Вес
кг
Аэродинамические характеристики вентилятора (модель НЕ)
Модель
ZPVP 1000 HE
№ графика
3
Расход воздуха max, м3/ч
1290
Мощность предварительного нагревателя, кВт
-
Тип основного нагревателя
Электрический
Мощность основного нагревателя, кВт
6
Тип фильтра приток/вытяжка
EU5/EU5
КПД рекуператора*,%
54
Напряжение, В/ частота, Гц/ число фаз
400/50/3
Общая потребляемая мощность, кВт / рабочий ток, А
6,5/11,2
Мощность приточного вентилятора, кВт / рабочий ток, А
0,21/0,94
Мощность вытяжного вентилятора, кВт / рабочий ток, А
0,21/0,94
LwA к окружению, дБ(А), общ.
57
*КПД рекуператора указан при максимальном расходе воздуха,температуре в помещении +20 °С и влажности 60%, наружной температуре -20 °С и влажности 90%.
Габаритные размеры
Модель
ZPVP 1000 HE
Размеры, мм
L
1505
W
650
H
1003
L1
50
W1
-
H1
231
H2
400
H3
140
H4
231
H5
400
H6
-
D
315
Вес
кг
Аэродинамические характеристики вентилятора (модель НЕ)
Модель
ZPVP 1500 HE
№ графика
4
Расход воздуха max, м3/ч
1500
Мощность предварительного нагревателя, кВт
-
Тип основного нагревателя
Электрический
Мощность основного нагревателя, кВт
9
Тип фильтра приток/вытяжка
EU5/EU5
КПД рекуператора*,%
54
Напряжение, В/ частота, Гц/ число фаз
400/50/3
Общая потребляемая мощность, кВт / рабочий ток, А
9,7/16,3
Мощность приточного вентилятора, кВт / рабочий ток, А
0,29/1,25
Мощность вытяжного вентилятора, кВт / рабочий ток, А
0,29/1,25
LwA к окружению, дБ(А), общ.
55
*КПД рекуператора указан при максимальном расходе воздуха,температуре в помещении +20 °С и влажности 60%, наружной температуре -20 °С и влажности 90%.
Габаритные размеры
Модель
ZPVP 1500 HE
Размеры, мм
L
1505
W
650
H
1003
L1
50
W1
-
H1
231
H2
400
H3
140
H4
231
H5
400
H6
-
D
315
Вес
кг
Аэродинамические характеристики вентилятора (модель НЕ)
Модель
ZPVP 2000 HE
№ графика
5
Расход воздуха max, м3/ч
2060
Мощность предварительного нагревателя, кВт
-
Тип основного нагревателя
Электрический
Мощность основного нагревателя, кВт
15
Тип фильтра приток/вытяжка
EU5/EU5
КПД рекуператора*,%
54
Напряжение, В/ частота, Гц/ число фаз
400/50/3
Общая потребляемая мощность, кВт / рабочий ток, А
16,3/27,3
Мощность приточного вентилятора, кВт / рабочий ток, А
0,51/2,2
Мощность вытяжного вентилятора, кВт / рабочий ток, А
0,51/2,2
LwA к окружению, дБ(А), общ.
60
*КПД рекуператора указан при максимальном расходе воздуха,температуре в помещении +20 °С и влажности 60%, наружной температуре -20 °С и влажности 90%.
Габаритные размеры
Модель
ZPVP 2000 HE
Размеры, мм
L
1805
W
795
H
1190
L1
50
W1
-
H1
274
H2
500
H3
140
H4
274
H5
500
H6
-
D
400
Вес
кг
Аэродинамические характеристики вентилятора (модель НЕ)
Модель
ZPVP 450 HW
№ графика
1
Расход воздуха max, м3/ч
500
Мощность предварительного нагревателя, кВт
1,2
Тип основного нагревателя
Водяной
Мощность основного нагревателя, кВт
2,48
Тип фильтра приток/вытяжка
EU5/EU3
КПД рекуператора*,%
60
Напряжение, В/ частота, Гц/ число фаз
230/50/1
Общая потребляемая мощность, кВт / рабочий ток, А
1,74/7,8
Мощность приточного вентилятора, кВт / рабочий ток, А
0,26/1,1
Мощность вытяжного вентилятора, кВт / рабочий ток, А
0,26/1,1
LwA к окружению, дБ(А), общ.
49
*КПД рекуператора указан при максимальном расходе воздуха,температуре в помещении +20 °С и влажности 60%, наружной температуре -20 °С и влажности 90%.
**Мощность нагревателя для моделей HW дана при температуре прямой/обратной воды 80/60 °С.
Характеристики водяных теплообменников (Температурный график 80/60)
Модель
ZPVP 450 HW
Расход воздуха, м3/ч
200
400
Температура воздуха на выходе*, С
23
18
Мощность, кВт
1,6
2,48
Расход воды, м3/ч
0,07
0,11
Потери давления по воде, кПа
3
5
Условный диаметр присоед. труб, мм
20
20
*Рассчитана при температуре воздуха на входе 0 С.
Габаритные размеры
Модель
ZPVP 450 HW
Размеры, мм
L
1170
W
360
H
695
L1
50
W1
194
H1
255
H2
190
H3
31
H4
255
H5
190
H6
51
D
160
Вес
кг
Аэродинамические характеристики вентилятора (модель НW)
Модель
ZPVP 800 HW
№ графика
2
Расход воздуха max, м3/ч
830
Мощность предварительного нагревателя, кВт
1,2
Тип основного нагревателя
Водяной
Мощность основного нагревателя, кВт
6,2
Тип фильтра приток/вытяжка
EU5/EU3
КПД рекуператора*,%
60
Напряжение, В/ частота, Гц/ число фаз
230/50/1
Общая потребляемая мощность, кВт / рабочий ток, А
1,8/8,2
Мощность приточного вентилятора, кВт / рабочий ток, А
0,29/1,3
Мощность вытяжного вентилятора, кВт / рабочий ток, А
0,29/1,3
LwA к окружению, дБ(А), общ.
59
*КПД рекуператора указан при максимальном расходе воздуха,температуре в помещении +20 °С и влажности 60%, наружной температуре -20 °С и влажности 90%.
**Мощность нагревателя для моделей HW дана при температуре прямой/обратной воды 80/60 °С.
Характеристики водяных теплообменников (Температурный график 80/60)
Модель
ZPVP 800 HW
Расход воздуха, м3/ч
450
700
Температура воздуха на выходе*, С
31
26
Мощность, кВт
4,7
6,2
Расход воды, м3/ч
0,21
0,27
Потери давления по воде, кПа
2
5
Условный диаметр присоед. труб, мм
20
20
*Рассчитана при температуре воздуха на входе 0 С.
Габаритные размеры
Модель
ZPVP 800 HW
Размеры, мм
L
1170
W
510
H
695
L1
50
W1
-
H1
151
H2
310
H3
31
H4
151
H5
310
H6
51
D
250
Вес
кг
Аэродинамические характеристики вентилятора (модель НW)
Модель
ZPVP 1000 HW
№ графика
3
Расход воздуха max, м3/ч
1240
Мощность предварительного нагревателя, кВт
-/td>
Тип основного нагревателя
Водяной
Мощность основного нагревателя, кВт
10
Тип фильтра приток/вытяжка
EU5/EU5
КПД рекуператора*,%
54
Напряжение, В/ частота, Гц/ число фаз
230/50/1
Общая потребляемая мощность, кВт / рабочий ток, А
0,44/2
Мощность приточного вентилятора, кВт / рабочий ток, А
0,21/0,94
Мощность вытяжного вентилятора, кВт / рабочий ток, А
0,21/0,94
LwA к окружению, дБ(А), общ.
57
*КПД рекуператора указан при максимальном расходе воздуха,температуре в помещении +20 °С и влажности 60%, наружной температуре -20 °С и влажности 90%.
**Мощность нагревателя для моделей HW дана при температуре прямой/обратной воды 80/60 °С.
Характеристики водяных теплообменников (Температурный график 80/60)
Модель
ZPVP 1000 HW
Расход воздуха, м3/ч
500
1100
Температура воздуха на выходе*, С
31
26
Мощность, кВт
5,4
10
Расход воды, м3/ч
0,24
0,43
Потери давления по воде, кПа
1
4
Условный диаметр присоед. труб, мм
20
20
*Рассчитана при температуре воздуха на входе 0 С.
Габаритные размеры
Модель
ZPVP 1000 HW
Размеры, мм
L
1505
W
650
H
1003
L1
50
W1
-
H1
231
H2
400
H3
140
H4
231
H5
400
H6
-
D
315
Вес
кг
Аэродинамические характеристики вентилятора (модель НW)
Модель
ZPVP 1500 HW
№ графика
4
Расход воздуха max, м3/ч
1435
Мощность предварительного нагревателя, кВт
-/td>
Тип основного нагревателя
Водяной
Мощность основного нагревателя, кВт
11,1
Тип фильтра приток/вытяжка
EU5/EU5
КПД рекуператора*,%
54
Напряжение, В/ частота, Гц/ число фаз
230/50/1
Общая потребляемая мощность, кВт / рабочий ток, А
0,61/2,6
Мощность приточного вентилятора, кВт / рабочий ток, А
0,29/1,25
Мощность вытяжного вентилятора, кВт / рабочий ток, А
0,29/1,25
LwA к окружению, дБ(А), общ.
55
*КПД рекуператора указан при максимальном расходе воздуха,температуре в помещении +20 °С и влажности 60%, наружной температуре -20 °С и влажности 90%.
**Мощность нагревателя для моделей HW дана при температуре прямой/обратной воды 80/60 °С.
Характеристики водяных теплообменников (Температурный график 80/60)
Модель
ZPVP 1500 HW
Расход воздуха, м3/ч
600
1300
Температура воздуха на выходе*, С
31
24
Мощность, кВт
6,4
11,1
Расход воды, м3/ч
0,28
0,5
Потери давления по воде, кПа
3
6
Условный диаметр присоед. труб, мм
20
20
*Рассчитана при температуре воздуха на входе 0 С.
Габаритные размеры
Модель
ZPVP 1500 HW
Размеры, мм
L
1505
W
650
H
1003
L1
50
W1
-
H1
231
H2
400
H3
140
H4
231
H5
400
H6
-
D
315
Вес
кг
Аэродинамические характеристики вентилятора (модель НW)
Модель
ZPVP 2000 HW
№ графика
5
Расход воздуха max, м3/ч
2030
Мощность предварительного нагревателя, кВт
-/td>
Тип основного нагревателя
Водяной
Мощность основного нагревателя, кВт
18,5
Тип фильтра приток/вытяжка
EU5/EU5
КПД рекуператора*,%
54
Напряжение, В/ частота, Гц/ число фаз
230/50/1
Общая потребляемая мощность, кВт / рабочий ток, А
1,22/4,5
Мощность приточного вентилятора, кВт / рабочий ток, А
0,51/2,2
Мощность вытяжного вентилятора, кВт / рабочий ток, А
0,51/2,3
LwA к окружению, дБ(А), общ.
60
*КПД рекуператора указан при максимальном расходе воздуха,температуре в помещении +20 °С и влажности 60%, наружной температуре -20 °С и влажности 90%.
**Мощность нагревателя для моделей HW дана при температуре прямой/обратной воды 80/60 °С.
Характеристики водяных теплообменников (Температурный график 80/60)
Модель
ZPVP 2000 HW
Расход воздуха, м3/ч
100
1800
Температура воздуха на выходе*, С
37
30
Мощность, кВт
12,5
18,5
Расход воды, м3/ч
0,54
0,83
Потери давления по воде, кПа
4
8
Условный диаметр присоед. труб, мм
20
20
*Рассчитана при температуре воздуха на входе 0 С.
Габаритные размеры
Модель
ZPVP 2000 HW
Размеры, мм
L
1805
W
795
H
1190
L1
50
W1
-
H1
274
H2
500
H3
140
H4
274
H5
500
H6
-
D
400
Вес
кг
Аэродинамические характеристики вентилятора (модель НW)
C 27 февраля по 2 марта в ЦВК «Экспоцентр» в Москве прошла ежегодная специализированная выставка «Мир Климата-2018» - знаковое событие для индустрии климата в нашей стране и за рубежом.
Этот государственный праздник отражает главные нравственные ценности нашего народа – патриотизм, сплочённость, уважение к своей истории, стремление к добру и справедливости.
Искренне желаем вам мира и согласия, добра и благополучия, успехов в работе и светлого будущего!
Три новых серии вентиляторов для круглого канала стали доступны к отгрузке – модели в корпусе из композитного полимера ZFO p, модели в металлическом корпусе ZFOr, а также компактные низкопрофильные вентиляторы ZFOKr.
Ассортимент вентиляционного оборудования ZILON постоянно расширяется, следуя по пути совершенствования и внедрения наиболее качественных и передовых решений.
